產品詳細說明 |

■ 技術說明 Technical Specifications |
型號(TYPE) |
額定 功率 (W) |
標稱阻值范圍(Ω) |

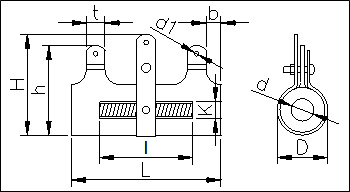

外 形 尺 寸DIMENSIONS(mm) |
RX20型 |
RX20-T型 |
L |
D |
d |
H ±5 |
h |
l |
K ±2 |
b |
t |
d1 |
RX20-T-2.5 |
2.5 |
4.5-330 |
—— |
25±1.2 |
12±2.0 |
4±0.4 |
— |
28.5±2.5 |
—— |
— |
3.5±0.8 |
4.5 |
2 |
RX20-T-8 |
8 |
5.1-3.3K |
—— |
35±1.5 |
14±2.0 |
5.5±0.5 |
— |
28.5±2.5 |
—— |
— |
3.5±0.8 |
4.5 |
2 |
RX20-T-10 |
10 |
5.1-10K |
5.1-200 |
41±1.5 |
14±2.0 |
5.5±0.5 |
31 |
28.5±2.5 |
20+1-2 |
6 |
3.5±0.8 |
4.5 |
2 |
RX20-T-15 |
15 |
5.1-10K |
5.1-300 |
45±1.5 |
17±2.0 |
8±0.6 |
34 |
31±2.5 |
23+1-2 |
6 |
3.5±0.8 |
4.5 |
2 |
RX20-T-20 |
20 |
5.1-12K |
5.1-430 |
51±2.0 |
17±2.0 |
8±0.6 |
34 |
31±2.5 |
30+1-2 |
6 |
3.5±0.8 |
4.5 |
2 |
RX20-T-25 |
25 |
10-12K |
10-510 |
51±2.0 |
21±2.5 |
12±0.6 |
39 |
35±2.5 |
30+1-2 |
6 |
3.5±0.8 |
4.5 |
2 |
RX20-T-30 |
30 |
10-18K |
10-1K |
71±2.2 |
21±2.5 |
12±0.6 |
39 |
35±2.5 |
45+1-3 |
6 |
3.5±0.8 |
4.5 |
2 |
RX20-T-40 |
40 |
20-20K |
20-1.2K |
87±2.2 |
21±2.5 |
12±0.6 |
39 |
35±2.5 |
57+1-3 |
6 |
3.5±0.8 |
4.5 |
2 |
RX20-T-50 |
50 |
24-20K |
20-1.5K |
91±2.4 |
29±3.0 |
20±1.1 |
47 |
35±2.5 |
60+1-3 |
7 |
4.5±1 |
6 |
2.5 |
RX20-T-75 |
75 |
24-20K |
24-2K |
140±3.2 |
29±3.0 |
20±1.1 |
47 |
43±3 |
110+1-3 |
7 |
4.5±2 |
6 |
2.5 |
RX20-T-100 |
100 |
24-22K |
24-2.7K |
170±3.5 |
29±3.0 |
20±1.1 |
47 |
43±3 |
140+1-2 |
7 |
4.5±3 |
6 |
2.5 |
RX20-T-120 |
120 |
20-22K |
20-2.8K |
195±4 |
29±3.0 |
20±1.1 |
47 |
43±3 |
165+1-3 |
7 |
4.5±4 |
6 |
2.5 |
RX20-T-150 |
150 |
20-25K |
20-4.3K |
215±4 |
29±3.0 |
20±1.1 |
47 |
43±3 |
185+1-3 |
7 |
4.5±5 |
6 |
2.5 |
RX20-T-200 (粗) |
200 |
20-25K |
20-4.3K |
200±4 |
37±3.0 |
28±1.3 |
55 |
59±3 |
165+1-3 |
7 |
4.5±6 |
6 |
3 |
RX20-T-200 (長) |
200 |
20-25K |
20-4.3K |
270±4 |
29±3.0 |
20±1.1 |
47 |
55±3 |
205+1-3 |
7 |
4.5±7 |
6 |
3 |
RX20-T-200 (長厚壁) |
200 |
20-25K |
20-4.3K |
265±2.5 |
29±3.0 |
17±1.1 |
47 |
55±3 |
205+1-3 |
7 |
4.5±8 |
6 |
3 |
■特性 Characteristics |
試驗項目 TEST ITEM |
性能要求 SPECIFICATIONS |
試驗方法TEST METHOD |
可焊性 Solder ability |
焊料自由流動 |
350℃±5℃,3.5S±0.5S槽焊法 |
引出端強度 Terminal strength |
ΔR≤±(2%R+0.05Ω) |
20N,10S |
過載 Over—load |
ΔR≤±(2%R+0.05Ω) |
施加10倍額定功率負荷5S |
溫度快速變化 Fast temperature change |
ΔR≤±(2%R+0.05Ω) |
θA=-55℃,θB=+200℃ |
碰撞 Bump |
ΔR≤±(2%R+0.05Ω) |
加速度390m/s2,4000次 |
沖擊 Shock |
ΔR≤±(2%R+0.05Ω) |
加速度490m/s2,11ms,半正弦波 |
振動 Vibration |
ΔR≤±(2%R+0.05Ω) |
頻率10—55HZ,加速度98 m/s2,6小時 |
溫升 Temp—rise |
≤275℃ |
施加額定功率負荷,30min |
恒定濕熱 Constant damp heat |
ΔR≤±(5%R+0.1Ω) |
溫度+40℃±2℃,濕度93+2-3%,56h |
室溫耐久性 Endurance at room temperature |
ΔR≤±(5%R+0.1Ω) |
室溫施加額定功率負荷1000h | |
