產品詳細說明 |

■ 技術說明 Technical Specifications |
型號(TYPE) |
額定功率 (W) |
標稱阻值范圍(Ω) |

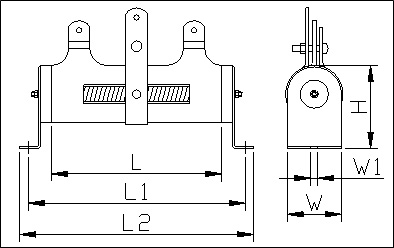

外 形 尺 寸DIMENSIONS(mm) |
RX20型 |
RX20-T型 |
L |
L1 |
L2 |
W |
W1 |
H |
RX20-T-50 |
50 |
24-20K |
20-1.5K |
91±2.4 |
111±3.2 |
133±3.2 |
28 |
4.2 |
52 |
RX20-T-75 |
75 |
24-20K |
24-2K |
140±3.2 |
160±3.5 |
182±3.5 |
28 |
4.2 |
52 |
RX20-T-100 |
100 |
24-22K |
24-2.7K |
170±3.5 |
190±4 |
212±4 |
28 |
4.2 |
52 |
RX20-T-120 |
120 |
20-22K |
20-2.8K |
195±4 |
215±4 |
237±4 |
28 |
4.2 |
52 |
RX20-T-150 |
150 |
20-25K |
20-4.3K |
215±4 |
235±4 |
257±4 |
28 |
4.2 |
52 |
RX20-T-200 (粗) |
200 |
20-25K |
20-4.3K |
200±4 |
228±4 |
260±4 |
40 |
8 |
55 |
RX20-T-200 (長) |
200 |
20-25K |
20-4.3K |
270±4 |
290±4 |
312±4 |
28 |
4.2 |
52 |
RX20-T-200(長厚壁) |
200 |
20-25K |
20-4.3K |
265±2.5 |
285±4 |
307±4 |
28 |
4.2 |
52 |
■特性 Characteristics |
試驗項目 TEST ITEM |
性能要求 SPECIFICATIONS |
試驗方法TEST METHOD |
可焊性 Solder ability |
焊料自由流動 |
350℃±5℃,3.5S±0.5S槽焊法 |
引出端強度 Terminal strength |
ΔR≤±(2%R+0.05Ω) |
20N,10S |
過載 Over—load |
ΔR≤±(2%R+0.05Ω) |
施加10倍額定功率負荷5S |
溫度快速變化 Fast temperature change |
ΔR≤±(2%R+0.05Ω) |
θA=-55℃,θB=+200℃ |
碰撞 Bump |
ΔR≤±(2%R+0.05Ω) |
加速度390m/s2,4000次 |
沖擊 Shock |
ΔR≤±(2%R+0.05Ω) |
加速度490m/s2,11ms,半正弦波 |
振動 Vibration |
ΔR≤±(2%R+0.05Ω) |
頻率10—55HZ,加速度98 m/s2,6小時 |
溫升 Temp—rise |
≤275℃ |
施加額定功率負荷,30min |
恒定濕熱 Constant damp heat |
ΔR≤±(5%R+0.1Ω) |
溫度+40℃±2℃,濕度93+2-3%,56h |
室溫耐久性 Endurance at room temperature |
ΔR≤±(5%R+0.1Ω) |
室溫施加額定功率負荷1000h | |
