 產品詳細說明 |
| ■技術說明 Technical Specifications |
型號
（TYPE） |
額定功率
（W） |
標稱阻值
范圍(Ω) |

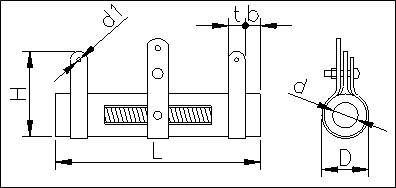

外 形 尺 寸DIMENSIONS（mm） |
| L |
D |
d |
H |
h |
b |
t |
d1 |
| RXG20-5W |
5 |
0.8-1K |
30±1.5 |
13±2.0 |
6±0.5 |
26±3 |
11.5 |
3 |
4.5 |
2.2 |
| RXG20-8 W |
8 |
1-8K |
53±2.0 |
13±2.0 |
6±0.5 |
26±3 |
11.5 |
3 |
4.5 |
2.2 |
| RXG20-16 W |
16 |
2-10K |
50±2.0 |
21±2.0 |
10±1.5 |
35±3 |
12 |
3.5 |
6 |
3.5 |
| RXG20-20 W |
20 |
2.5-12K |
50±2.0 |
21±2.0 |
10±1.5 |
35±3 |
12 |
3.5 |
6 |
3.5 |
| RXG20-25 W |
25 |
3-15K |
74±2.2 |
21±2.0 |
10±1.5 |
35±3 |
12 |
3.5 |
6 |
3.5 |
| RXG20-30 W |
30 |
3.5-20K |
90±2.4 |
21±2.0 |
10±1.5 |
35±3 |
12 |
3.5 |
6 |
3.5 |
| RXG20-40 W |
40 |
4-25K |
100±2.4 |
21±2.0 |
10±1.5 |
35±3 |
12 |
3.5 |
6 |
3.5 |
| RXG20-60 W |
60 |
3-33K |
92±2.4 |
31±2.5 |
20±1.5 |
50±3 |
18 |
3.5 |
6 |
3.5 |
| RXG20-80 W |
80 |
5-35K |
114±3 |
31±2.5 |
20±1.5 |
50±3 |
18 |
3.5 |
6 |
3.5 |
| RXG20-100 W |
100 |
8-38K |
160±3 |
31±2.5 |
20±1.5 |
50±3 |
18 |
4.5 |
8 |
4.2 |
| RXG20-150 W |
150 |
10-40K |
215±3.5 |
31±2.5 |
20±1.5 |
50±3 |
18 |
4.5 |
8 |
4.2 |
| RXG20-200 W |
200 |
15-45K |
270±3.5 |
31±2.5 |
20±1.5 |
50±3 |
18 |
4.5 |
8 |
4.2 |
| RXG20-300 W |
300 |
20-6K |
260±3.5 |
42±2.5 |
26±1.5 |
68±4 |
25 |
4.5 |
8 |
4.2 |
| RXG20-400 W |
400 |
28-7K |
330±3.5 |
42±2.5 |
26±1.5 |
68±4 |
25 |
4.5 |
13 |
6.3 |
| RXG20-500 W |
500 |
35-1.2K |
300±3.5 |
52±3.0 |
29±1.5 |
76±4 |
25 |
4.5 |
13 |
6.3 |
| RXG20-1000 W |
1000 |
16-1.5K |
300±3.5 |
71±3.0 |
46±1.5 |
100±4 |
30 |
8 |
15 |
6.3 |
| RXG20-1500 W |
1500 |
24-2K |
420±4 |
71±3.0 |
46±1.5 |
100±4 |
30 |
8 |
15 |
6.3 |
| RXG20-2000 W |
2000 |
32-2.5K |
520±4 |
71±3.0 |
46±1.5 |
100±4 |
30 |
8 |
15 |
6.3 |
| RXG20-2500 W |
2500 |
40-3K |
600±4 |
71±3.0 |
46±1.5 |
100±4 |
30 |
8 |
15 |
6.3 |
| ■特性 Characteristics |
| 試驗項目 TEST ITEM |
性能要求 SPECIFICATIONS |
試驗方法TEST METHOD |
| 引出端強度 Terminal strength |
ΔR≤±（2%R+0.05Ω） |
20N，10S |
| 過載 Over—load |
ΔR≤±（2%R+0.05Ω） |
≤500W施加3倍額定功率負荷,>500W施加2.5倍額定功率負荷5S |
| 溫度快速變化 Fast temperature change |
ΔR≤±（2%R+0.05Ω） |
θA=-55℃，θB=+200℃，5次循環 |
| 碰撞 Bump |
ΔR≤±（1%R+0.05Ω） |
加速度390m/s2，4000次 |
| 沖擊 Shock |
ΔR≤±（1%R+0.05Ω） |
加速度390m/s2，11ms，半正弦波 |
| 振動 Vibration |
ΔR≤±（2%R+0.05Ω） |
頻率10—55HZ，加速度98 m/s2，6小時 |
| 溫升 Temp—rise |
≤475℃ |
施加額定功率負荷,30min |
| 室溫耐久性 Endurance at room temperature |
ΔR≤±（5%R+0.1Ω） |
室溫施加額定功率負荷500h | |
