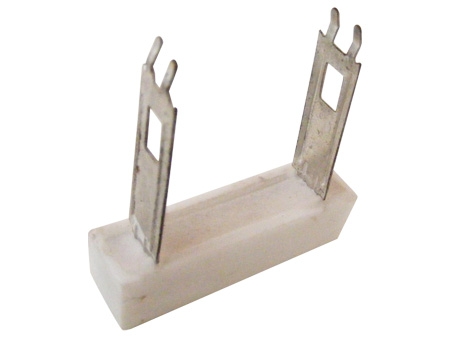

 產品詳細說明 |
| ■技術說明 Technical Specifications |
型號
（TYPE） |
額定
功率 |
標稱阻值范圍(Ω) |

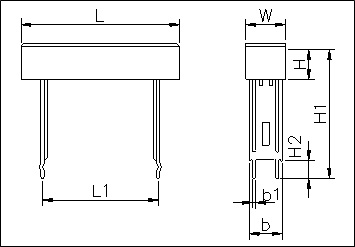

外 形 尺 寸DIMENSIONS（mm） |
| 線繞 |
氧化膜 |
L |
L1 |
W/H |
H1 |
H2 |
b |
b1 |
| RXG6-C-15 |
15W |
1.0-2.0K |
510-200K |
48±2 |
32.5±2 |
12.5±1.5 |
47±2 |
5 |
10 |
1.6 |
| RXG6-C-20 |
20W |
1.0-3.0K |
510-240K |
63.5±2 |
50±2 |
12.5±1.5 |
47±2 |
5 |
10 |
1.6 |
| ■特性 Characteristics |
| 試驗項目 TEST ITEM |
性能要求 SPECIFICATIONS |
試驗方法TEST METHOD |
| 引出端強度 Terminal strength |
ΔR≤±（1%R+0.05Ω） |
20N，10S |
| 可焊性 Solder ability |
焊料潤濕引出端并能自由流動 |
235℃±5℃，2±0.5S槽焊法 |
| 絕緣電壓 Insulation Voltage |
無擊穿或飛弧 |
1000V 50HZ |
| 耐焊接熱 Resistance to sold，heat |
ΔR≤±（1%R+0.05Ω） |
350℃±5℃，3.5±0.5S |
| 穩態濕熱 Steady damp-heat |
ΔR≤±（5%R+0.1Ω） |
溫度+40℃±2℃，濕度90+2-3%，21天 |
| 過載 Over—load |
ΔR≤±（1%R+0.05Ω） |
施加10倍額定功率負荷5S |
| 沖擊 Shock |
ΔR≤±（5%R+0.05Ω） |
加速度490m/s2，11ms，半正弦波 |
| 溫升 Temp—rise |
≤275℃ |
施加額定功率負荷,30min |
| 室溫耐久性 Endurance at room temperature |
ΔR≤±（5%R+0.1Ω） |
室溫施加額定功率負荷1000h | |
