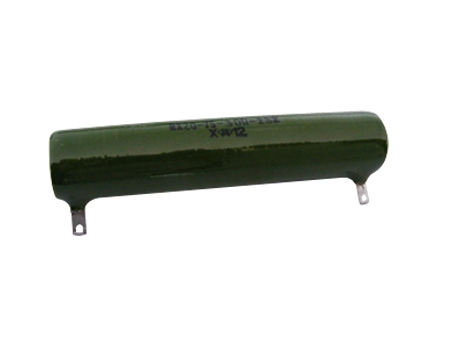

RX20被釉線繞電阻器
產品詳細說明



■ 技術說明 Technical Specifications
型號(TYPE) 額定
功率
(W)

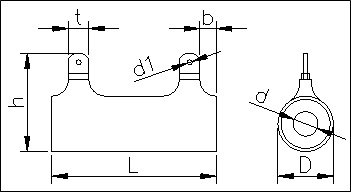

標稱阻值范圍(Ω) 外 形 尺 寸DIMENSIONS(mm)
RX20型 RX20-T型 L D d H
±5
h l K
±2
b t d1
RX20-2.5 2.5 4.5-330 —— 25±1.2 12±2.0 4±0.4 28.5±2.5 —— 3.5±0.8 4.5 2
RX20-8 8 5.1-3.3K —— 35±1.5 14±2.0 5.5±0.5 28.5±2.5 —— 3.5±0.8 4.5 2
RX20-10 10 5.1-10K 5.1-200 41±1.5 14±2.0 5.5±0.5 31 28.5±2.5 20+1-2 6 3.5±0.8 4.5 2
RX20-15 15 5.1-10K 5.1-300 45±1.5 17±2.0 8±0.6 34 31±2.5 23+1-2 6 3.5±0.8 4.5 2
RX20-20 20 5.1-12K 5.1-430 51±2.0 17±2.0 8±0.6 34 31±2.5 30+1-2 6 3.5±0.8 4.5 2
RX20-25 25 10-12K 10-510 51±2.0 21±2.5 12±0.6 39 35±2.5 30+1-2 6 3.5±0.8 4.5 2
RX20-30 30 10-18K 10-1K 71±2.2 21±2.5 12±0.6 39 35±2.5 45+1-3 6 3.5±0.8 4.5 2
RX20-40 40 20-20K 20-1.2K 87±2.2 21±2.5 12±0.6 39 35±2.5 57+1-3 6 3.5±0.8 4.5 2
RX20-50 50 24-20K 20-1.5K 91±2.4 29±3.0 20±1.1 47 35±2.5 60+1-3 7 4.5±1 6 2.5
RX20-75 75 24-20K 24-2K 140±3.2 29±3.0 20±1.1 47 43±3 110+1-3 7 4.5±2 6 2.5
RX20-100 100 24-22K 24-2.7K 170±3.5 29±3.0 20±1.1 47 43±3 140+1-2 7 4.5±3 6 2.5
RX20-120 120 20-22K 20-2.8K 195±4 29±3.0 20±1.1 47 43±3 165+1-3 7 4.5±4 6 2.5
RX20-150 150 20-25K 20-4.3K 215±4 29±3.0 20±1.1 47 43±3 185+1-3 7 4.5±5 6 2.5
RX20-200 (粗) 200 20-25K 20-4.3K 200±4 37±3.0 28±1.3 55 59±3 165+1-3 7 4.5±6 6 3
RX20-200 (長) 200 20-25K 20-4.3K 270±4 29±3.0 20±1.1 47 55±3 205+1-3 7 4.5±7 6 3
RX20-200
(長厚壁)
200 20-25K 20-4.3K 265±2.5 29±3.0 17±1.1 47 55±3 205+1-3 7 4.5±8 6 3
■特性 Characteristics
試驗項目 TEST ITEM 性能要求 SPECIFICATIONS 試驗方法TEST METHOD
可焊性 Solder ability 焊料自由流動 350℃±5℃,3.5S±0.5S槽焊法
引出端強度 Terminal strength ΔR≤±(2%R+0.05Ω) 20N,10S
過載 Over—load ΔR≤±(2%R+0.05Ω) 施加10倍額定功率負荷5S
溫度快速變化 Fast temperature change ΔR≤±(2%R+0.05Ω) θA=-55℃,θB=+200℃
碰撞 Bump ΔR≤±(2%R+0.05Ω) 加速度390m/s2,4000次
沖擊 Shock ΔR≤±(2%R+0.05Ω) 加速度490m/s2,11ms,半正弦波
振動 Vibration ΔR≤±(2%R+0.05Ω) 頻率10—55HZ,加速度98 m/s2,6小時
溫升 Temp—rise ≤275℃ 施加額定功率負荷,30min
恒定濕熱 Constant damp heat ΔR≤±(5%R+0.1Ω) 溫度+40℃±2℃,濕度93+2-3%,56h
室溫耐久性 Endurance at room temperature ΔR≤±(5%R+0.1Ω) 室溫施加額定功率負荷1000h
